Отличительная особенность автономного агрегата — возможность его установки отдельно от варочной поверхности. Независимый духовой шкаф можно разместить в нижней секции мебели, под столешницей, встроить в кухонный гарнитур на уровне глаз или в любом другом удобном месте.

Зависимый прибор устанавливается непосредственно под варочной панелью, с которой он соединен проводами и имеет одну систему управления. Такую духовку можно поместить только на нижнем уровне мебели, чтобы плита была расположена на оптимальной высоте.

Оба устройства могут быть газовыми или электрическими, они практически не отличаются функциональностью. Бюджетные варианты предназначены для запекания и подогрева пищи, усовершенствованные девайсы способны совмещать в себе функции нескольких кухонных приборов, к примеру, гриля, пароварки, микроволновки. Температуру нагрева, которая достигает 320 градусов и выше, можно легко регулировать.

Зависимый и независимый духовой шкаф могут быть оснащены механической, электронной или комбинированной системой управления. В первом варианте кнопки или сенсорная панель располагаются на корпусе духовки или варочной поверхности.

Большой выбор духовых шкафов в интернет-магазине WildBerries.ru. Бесплатная доставка и постоянные скидки!

Независимо от типа техники, многие современные устройства оборудованы 1 или 2 конвекционными вентиляторами, которые циркулируют разогретый воздух внутри камеры, благодаря чему пища равномерно и быстро пропекается.

Для большей безопасности и предотвращения теплопотери дверцы духовки могут оснащаться 2 или 3 стеклами.

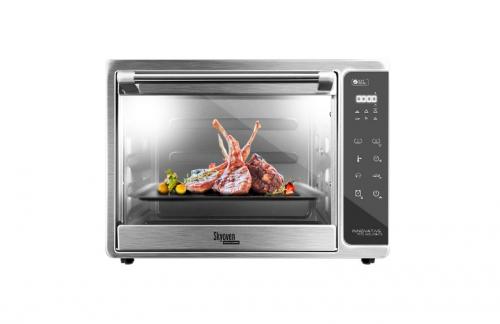

Skyoven RO-5706S оснащена двумя ТЭНами, которыемогут работать вместе или независимо друг от друга.

Некоторые модели духовых шкафов могут похвастаться функцией автоматической очистки, которая осуществляется посредством пара, выгорания или путем разложения в процессе приготовления. Благодаря этому камеру не нужно мыть вручную после каждого использования, достаточно включить соответствующий режим, который сделает все за вас.

Проводка для духового шкафа. Немного теории

Рассмотрим формулу мощности для случая, когда напряжение в розетке 220В, связывающую эти величины:

P=I*U*cosφ

Буква Р – это мощность (собственно, в паспорте или наклейке на панели духового шкафа или варочной поверхности цифры до буквы W, указывают именно мощность), I – это величина потребляемого тока (далее станет понятно, чем важна эта величина), U – напряжение сети (220 В), cosφ – коэффициент мощности (равен 0,95).

Таким образом, ток духового шкафа (при Р=3,5 кВт, согласно формуле 1) равен 16.7А, варочной поверхности (при P=7.2 кВт, согласно формуле 1) равен 34А.

Электрическая сеть квартиры (дома) защищена от аварийных случаев (таких, как короткое замыкание, перегрузка) с помощью автоматических выключателей (автоматы) и/или дифференциальные автоматические выключатели(однозначно не УЗО).

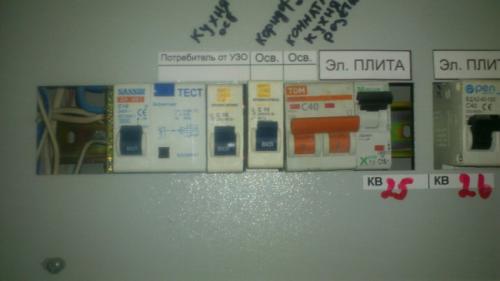

Когда мы подходим к счетчику электроэнергии записать показания, то видим, в основном, одну и ту же картину. Это и есть автоматические выключатели.

Величина выключателей характеризуется максимальным током срабатывания. Скажем, в новостройках используется автоматика 16А(16 ампер), 32А, 40А, вводной автомат в среднем 50А.

Зная все это, попытаемся понять, как нам корректно подключиться к электросети.

Рассмотрим две ситуации:

1. в квартире (доме) делается ремонт, и
2. ремонт уже выполнен.

1. Итак, делается ремонт. Задуматься о том, что на кухне будет не электроплита, а именно духовой шкаф и варочная поверхность, следует на этапе проектирования электросети жилья. В первую очередь необходимо определить, где в кухонной мебели будут располагаться эти электроприборы. После этого шага, определяются места розеток .

Важно понимать, что не следует устанавливать розетку непосредственно сзади духового шкафа или варочной поверхности – кроме того, что можно ошибиться размером по глубине (когда вилка будет подключена в розетку, шкаф может не вместиться), нарушиться принцип, действующий, например, при гарантийном ремонте – cначала обесточить, только потом демонтировать.

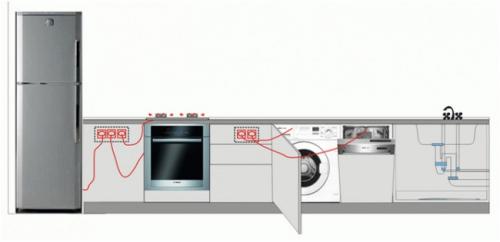

Поэтому розетки лучше расположить в соседних слева/справа шкафчиках:

Высота установки розеток должна быть не менее 30 см от пола. Существует другое расположение:

В этом случае, налицо неудобства использования (доступ ограничен глубиной кухонной мебели; при наличии нижних мебельных фасадов необходим их демонтаж; вероятность “не вписаться” в размер и не безопасно – слишком близкое расположение розеток от пола; прорвало шланг крана и для наступившего в лужу есть шанс оказаться под напряжением 220В).

При ремонте часто возникает желание использовать старую электропроводку. В случае варочной поверхности если старый кабель, как минимум медь 3*4 мм²можно задуматься, об использовании этого кабеля. Если старый кабель алюминий такого же сечения или медь более низкого сечения, однозначно, лучше заменить на ВВГ-нг-3*6.

В случае духового шкафа, мы уже посчитали, что его потребление тока 16А. Это подразумевает, что шкаф полностью загружен работой. Если шкаф, запитан с одного автомата с другими потребителями (освещение, другие электроприборы), которые также потребляют электроэнергию, может произойти перегрузка сети и сработка автомата (допустим к одной розеточной группе подключены электрочайник и духовой шкаф, шкаф потребляет 16А, чайник 6.5А – суммарный ток 22.5А, следовательно, автомат на 16А отключит и чайник и шкаф). Разумнее будет, предусмотреть для шкафа отдельную линию, проложенную кабелем ВВГ-нг-3*2.5, со своим автоматом 16А.

Бывает ситуация, когда ремонт уже выполнен и вместо запланированной установки электроплиты, принимается решение об использовании духового шкафа и варочной поверхности. Как мы уже определили выше, самое удачное решение это отдельная линия (группа) для шкафа и для варочной поверхности. Даже после ремонта, часто возможно провести под кухонной мебелью линию до щита (с установкой отдельного автомата).

Попытки подключить шкаф совместно с розетками кухни имеют место.

Но нужно быть готовым к ситуации с электрочайником, описанной выше. В пользу этого метода можно отметить лишь то, что реальная мощность электроприборов может быть несколько ниже паспортной, загрузка электрического шкафа не всегда максимальная (но не стоит забывать о праздниках) – главный принцип - когда работает шкаф, больше не работает ничего или искать сочетание: такой процент мощности шкафа – можно еще что-то включить.

Включение в одну розетку духового шкафа и варочной поверхности не эффективно, но опасно.

Дело в том, что сечения питающих проводов шкафа и поверхности разное. Так провод от шкафа до розетки должен иметь сечение 2,5мм², а для поверхности минимум 4мм². Автомат защиты для варочной поверхности 25А, 32А(в зависимости от конкретной модели) рассчитан для сечений от 4мм². Так вот в случае неисправности духового шкафа автомат поверхности просто не сработает, а это чревато возгоранием (случай, когда сгорит вся изоляция, замыкание все-таки произойдет, и автомат сработает - рассматривать не будем).

Зависимый духовой шкаф и варочная панель. Способы подключения духовых шкафов

Перед приобретением духовки важно определиться с энергоносителем — газом или электричеством.

Электрическая духовка

Электрические устройства осуществляют приготовление пищи посредством инфракрасного излучения, запитываются от электросети. Техника характеризуется:

• современным стильным дизайном;
• высокой мощностью;
• удобством процесса приготовления еды;
• наличием дополнительных опций;
• безопасностью и экологичностью.

Важно! Для подключения электродуховок не нужно дополнительное оборудование и вытяжки.

Модели с электромеханическим управлением состоят из нескольких переключателей режимов нагревания, таймера, температуры. Сенсорные устройства включают кнопки, сенсоры, дисплей с выводящейся информацией.

Подключение зависимых панелей происходит посредством подсоединения к одному питающему кабелю, независимых — к разным. Вилка и розетка обязательно заземляются.

Совет! Духовки мощностью менее 3,5 Вт могут подключаться напрямую без обустройства распределительного короба.

Газовые модели

Устройства подходят хозяйкам, которые привыкли использовать в обиходе обычную газовую плиту. Газовая духовка имеет несколько нюансов эксплуатации:

• устанавливается в квартирах и домах со слабой проводкой;

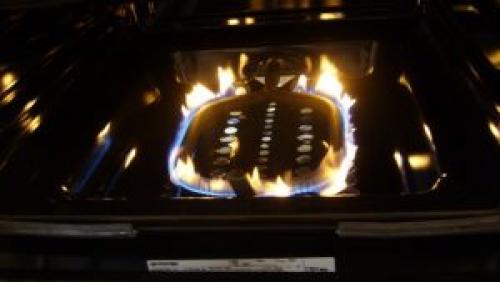

• нагревается под воздействием конфорки с поступающим племенем, расположенной снизу, и верхним электрическим или газовым грилем;
• оснащается опцией конвекции, за счет которой приготовление пищи выполняется равномерно;
• вкус пищи похож на блюда, приготовленные на открытом огне.

Важно! Установка газового духового шкафа предполагает выведение продуктов сгорания, а значит необходимо оборудование кухни мощной вытяжкой.

Монтаж газового духового шкафа проводится с размещением устройства около топливного крана. Изделие должно находится на ровной поверхности — так равномерно распределятся температура. Около него не должно быть мебели из дерева и пластика. Установку осуществляют только сервисные работники с допусками.

Выбор электрического или газового кухонного прибора сводиться к возможностям нагрузок проводки в квартире. По стоимости модели на газу будут несколько дешевле устройств, работающих от электричества.

Сечение кабеля для духового шкафа. Подключение вилки духового шкафа

Если духовка идет с заводской вилкой, то она может быть не разборной, а цельно литой. И тогда ее отрезание влечет потерю гарантии, будьте внимательны в этом вопросе.

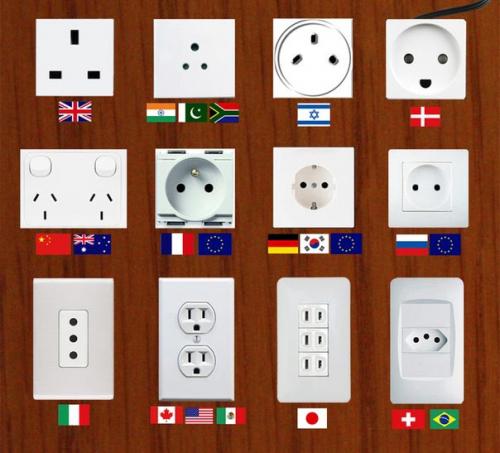

Но как правило, в последних моделях с духовым шкафом, не идет установочной вилки, поэтому подключать ее нужно также самостоятельно. Объясняется это тем, что в разных странах, духовку можно подключить как минимум к нескольким видам абсолютно разных розеток.

И угадывать производителю какая вилка где понадобится, попросту не выгодно.

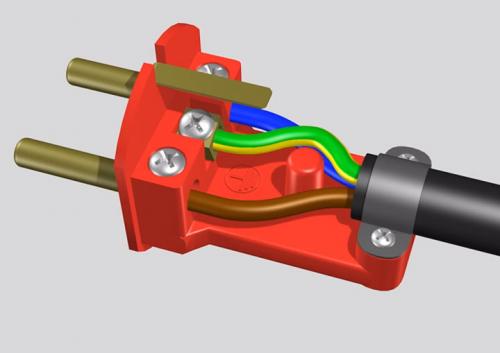

Провод от духовки зачищаете, опрессовываете наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль (обычно это проводники серого=коричневого и синего цветов) сажаете на крайние контакты вилки.

Опять же без разницы куда какой, фазировка здесь не имеете значение. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри, фиксируете его поджимающим хомутиком и закручиваете корпус вилки.

Важное замечание: при подключении к вилке проводов, никогда не ориентируйтесь только по цветам изоляции жил . Обязательно открутите крышку клеммной колодки на эл.духовке и проверьте куда какой проводок заведен (о правильном подключении к клеммам сказано ниже).

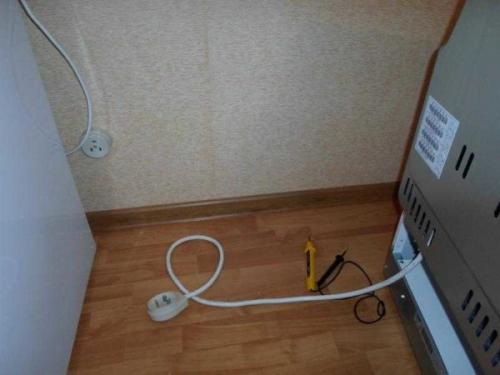

Когда по какой-то причине нет доступа к клеммам, или там стоит гарантийная пломба, используйте обычный китайский тестер-мультиметр. Заземляющая жила должна быть соединена с корпусом духовки.

И поэтому при подключении щупов в режиме замера изоляции к жиле и к корпусу, должен раздаться звуковой сигнал или на дисплее высветиться ноль. То есть сопротивление R=0 Ом. Таким образом вы найдете "землю", оставшиеся два провода будут фаза и ноль.

Как удлинить провод духового шкафа. Порядок подключения

Вне зависимости от типа устройства, подключение духового шкафа происходит в несколько этапов:

Необходимо оценить имеющуюся проводку. Подключить духовой шкаф можно только если:

• Физическое состояние хорошее.
• Сечение проводников не меньше необходимого.
• На линии имеется автоматический выключатель или хотя-бы рубильник. Они нужны для обесточивания оборудования при аварийной ситуации.

Если имеющаяся проводка не соответствует требованиям, необходимо проложить новую трассу от щитка до предполагаемого места установки духового шкафа. На этой линии надо будет поставить автомат подходящего номинала . Подробнее о сечении проводов и номиналах автоматов к ним будем говорить дальше.

Что делать

Сначала надо подготовить духовку к подключению к электросети. На духовом шкафу может иметься сетевой шнур. Иногда он заканчивается трехконтактной вилкой (с заземлением), иногда вилки нет. В зависимости от способа подключения можно на шнур установить вилку, а можно обойтись без нее. Можно даже шнур поменять — это даже на гарантию не влияет.

Все дело в том, какой способ подключения вы выберете. Можно — традиционный через трехконтактную розетку с вилкой. Можно тот, который не такой удобный, но считается более правильным. Через клеммную колодку. В зависимости от выбранного способа подключения производите соединение электрических проводов (об этом подробнее ниже).

В некоторых случаях к духовому шкафу уже подсоединен сетевой шнур с вилкой

1. Подготовить место под установку встраиваемой духовки. Обычно производители рекомендуют чтобы сзади и снизу поступал холодный воздух для вентиляции. Если в мебели есть задняя стенка, в ней делают отверстие или вообще ее вырезают насколько это возможно. Чтобы обеспечить приток воздуха снизу, можно по бокам уложить подкладки высотой в несколько сантиметров (важно чтобы вверху между духовкой и столешницей тоже оставался воздушный зазор. Кроме того, боковые стойки шкафа должны быть подогнаны под размеры духовки — ее надо закрепить к боковинам шурупами.

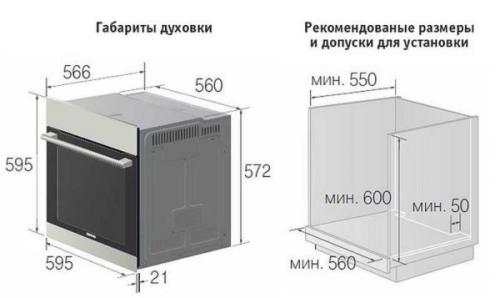

   Такого плана картинка будет в вашей инструкции с точными монтажными размерами

2. Встраиваемый духовой шкаф устанавливают на место, проверяем вертикальность и горизонтальность установки строительным уровнем, при необходимости, корректируем. Открываем дверку, на боковых планках есть отверстия, в них устанавливаем саморезы, которые будут держать духовку на месте. Чтобы при вкручивании шурупов стенки мебели не разломались, предварительно сделайте отверстие, использовав сверло диаметром чуть меньше диаметра самореза.
