Признаки неисправности пробки расширительного бачка. Назначение крышки бачка системы охлаждения

Признаки неисправности пробки расширительного бачка. Назначение крышки бачка системы охлаждения

Итак, многие автолюбители полагают, что данная крышка просто закрывает бачок, чтобы ТОСОЛ или антифриз не выливался наружу. На самом деле это вовсе не так. Данная крышка является не просто пробкой, а отдельным устройством.

Крышка расширительного бачка — это элемент, который имеет в своей конструкции клапаны высокого и низкого давления. Так вот, крышка бачка фактически регулирует давление в закрытой системе. Как известно, при нагреве антифриз расширяется, растет давление.

Более того, если на старых авто антифриз не нагревался больше 95 градусов, на новых ДВС температура термостатирования составляет уже 100 или даже 110 градусов и более. При таком нагреве охлаждающая жидкость  расширяется на четверть, то есть давление в системе значительно увеличивается.

В норме, давление на «горячую» не должно быть выше 1.5 бара. Повышение давления несет серьезные риски.  Естественно, его надо «стравить», иначе начнет попросту выдавливать ОЖ или разорвет патрубки, радиатор и т.д. Именно для этого в крышке стоит клапан для сброса давления.

Если просто, крышка расширительного бачка отвечает за сброс давления с повышенного до определенной нормы (например, с 1.5 до 1.1 атмосферы). Это позволяет защитить систему от повреждений и утечки ОЖ, а также сам двигатель от перегрева.

  • Идем далее. С высоким давлением разобрались. Однако это еще не все. Дело в том, что понижение давления также опасно для системы. Если просто, после того, как двигатель автомобиля заглушен после поездки, антифриз охлаждается, объем его уменьшается по мере остывания.

В процессе понижения температуры и уменьшения в объеме давление также снижается. Так вот, с учетом того, что система охлаждения закрыта и не сообщается с атмосферой, начинает образовываться вакуум. В этом случае патрубки сжимаются вовнутрь. Это также приведет к поломкам, если давление не выровнять до атмосферного.

Чтобы выровнять давление, крышка расширительного бачка имеет второй клапан (клапан понижения давления). В момент, когда образуется вакуум, клапан открывается, в систему проникает воздух и давление выравнивается.

Получается, клапан в крышке расширительного бачка сбрасывает высокое давление при  нагреве, а также выравнивает давление при остывании ОЖ. Это позволяет сохранить все элементы системы в целостности, избежать разрыва радиатора, патрубков, образования трещин и т.д.

Признаки неисправности крышки расширительного бачка ВАЗ 2109. Крышка расширительного бачка системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

Рассмотрим неисправности в работе системы охлаждения (СО) карбюраторных и инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 возникающие по причине выхода из строя крышки расширительного бачка.

Перед поиском неисправностей следует знать, что в крышке расширительного бачка системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099 установлены два клапана (впускной и выпускной).

Выпускной открывается на прогретом двигателе и выпускает пар из системы охлаждения (стравливает избыточное давление). Впускной открывается на остывающем двигателе и запускает туда воздух, выравнивая давление с атмосферным (компенсируется разрежение в СО). Таким нехитрым способом в системе охлаждения поддерживается оптимальное давление на разных режимах работы двигателя, что сохраняет его температурный режим в нужных рамках.

Основные неисправности системы охлаждения по причине выхода из строя крышки расширительного бачка

1. Если заклинил в закрытом положении выпускной клапан пробки.

Перегревается двигатель

Давление в системе охлаждения по мере прогрева растет (превышая температуру закипания тосола — 110 гр или антифриза — 120 гр), охлаждающая жидкость закипает , двигатель перегревается . Длительный перегрев двигателя приводит к залеганию поршневых колец , нарушению геометрии головки блока и пр.

Течь охлаждающей жидкости

Охлаждающая жидкость выгоняется избыточным давлением через соединения шланг-штуцер, соединения бачков основного радиатора, радиатор печки, под саму крышку бачка. Чаще всего ОЖ просто «сопливится», видны потеки на радиаторе, местах посадки шлангов, расширительном бачке. Под капотом появляется сладковатый запах тосола .

Срыв или разрыв шлангов и трубок системы охлаждения двигателя

Происходит при критическом повышении давления в системе охлаждения.

Лопнул или раздулся расширительный бачок

Аналогично по причине избыточного давления в системе.

2. Если заклинил в закрытом положении впускной клапан крышки.

Воздух в системе охлаждения

Начинается «подсос» воздуха в систему охлаждения через негерметичные соединения для выравнивания давления в системе и атмосферного (вакуумный эффект). Система завоздушивается, что снижает эффективность работы «печки» и самой системы. Воздушные пробки нарушают нормальную циркуляцию охлаждающей жидкости, что опять же может привести к перегреву двигателя. См. «Признаки появления воздушной пробки в системе охлаждения двигателя» .

Как устранить неисправности крышки расширительного бачка?

Вариантов всего два.

1. Промыть и продуть сжатым воздухом.
2. Заменить новой.

Как проверить крышку расширительного бачка ртом. Что это такое

В процессе работы двигателя он нагревается. Это естественное явление, обусловленное протекающими внутри мотора действиями. По мере нагревания ДВС также нагревается жидкость системы охлаждения, то есть антифриз или тосол .

Эта ОЖ забирает часть тепла, передавая её на обогрев салона и минимизируя перегрев двигателя. Когда жидкость нагревается, она расширяется и параллельно увеличивается давление. Закономерность простая. Чем сильнее нагрет двигатель, тем выше создаётся давление внутри системы охлаждения.

Если бы в системе всё было герметично, и на расширительном бачке использовалась обычная плотная заглушка, это привело бы к крайне неприятным последствиям. Высокое давление провоцирует разрыв патрубков, трубок, шлангов, выход из строя радиатора и прочих элементов, входящих в систему охлаждения.

Чтобы всё это не произошло, на расширительный бак надевается специальная крышка. Она создана не только для закрытия ёмкости, но также выполняет функции клапана.

В зависимости от типа двигателя и его конструктивных особенностей, для каждого мотора существуют свои нормальные температурные показатели, при которых они могут работать в обычном режиме. Для большинства силовых установок это диапазон от 90 до 100 градусов Цельсия. Хотя есть и более серьёзные ДВС, где нормальным считается прогрев до 100-130 градусов.

При указанных температурных диапазонах жидкость охлаждения может расширяться примерно за 20-30% от своего номинального значения. Это провоцирует создание внутри системы охлаждения избыточного давления. Средний нормальный показатель давления, который не считается критичным, составляет от 1,1 до 1,5 атмосфер. Если же давление превышает эти показатели или оно падает ниже нормы, возникают определённые неприятности. Это может проявляться в виде создания эффекта вакуума, сжатия трубок, выхода из строя различных элементов системы охлаждения.

Работа крышки расширительного бака, куда заливают антифриз или тосол, позволяет защитить двигатель от чрезмерно высокого и пониженного давления, поддерживая его примерно на одном постоянном уровне.

Шипение при откручивании крышки расширительного бачка. Признаки неисправности крышки расширительного бачка

К сожалению, некоторые продавцы предлагают автовладельцам некачественную продукцию, включая заглушки, способные допустить повышение давления в системе охлаждения двигателя до 1,3–1,5 атм и более, что существенно превышает нормальные значения.

Поговорим о нескольких разновидностях заглушек, предназначенных для переднеприводной «Лады». Крышки расширительного бачка для этого автомобиля выпускают многие производители. При этом независимо от разницы в цвете корпуса, резьбе, «начинке», наличии надписей, клапаны изделия должны открываться, когда давление в системе достигает значения 1,1 атм.

Если же заглушка выполнена некачественно, то можно столкнуться с ситуацией, когда избыточное давление стравливается излишне долго. Или, например, клапан открывается при достижении давлением половинного значения, т. е. при его повышении до 0,5-0,6 атм.

Неисправности крышки расширительного бачка чаще всего являются причиной закипания охлаждающей жидкости – с подобными последствиями нередко сталкиваются владельцы автомобилей «ВАЗ». Если при этом температура двигателя находится в рабочем диапазоне, то речь очевидно идет о том, что заглушка не в состоянии удержать требуемое давление внутри охлаждающей системы.

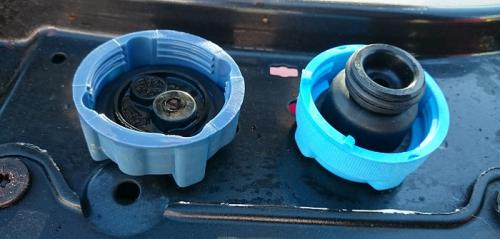

Признаки неисправности пробки расширительного бачка. Назначение крышки бачка системы охлаждения 01

Подобная неисправность может быть вызвана и другой причиной – неисправность вакуумного клапана привела к попаданию в систему охлаждения двигателя автомобиля воздуха и образованию воздушной пробки, препятствующей нормальной циркуляции и, соответственно, охлаждению жидкости. В холодное время года воздушная пробка может повлечь за собой плохую работу печки в авто. Кроме того, придется постоянно добавлять охлаждающую жидкость, т. к. повышенное давление будет выгонять ее через стыки между штуцерами и надетыми на них патрубками, а также через хомуты.

Негативными последствиями некачественной работы крышки расширительного бачка являются:

  • разрыв некачественных или изношенных патрубков (с подобной проблемой могут столкнуться не только владельцы автомобилей «ВАЗ»);
  • протечки в основном или отопительном радиаторе;
  • разрыв корпуса термостата;
  • Чтобы не допустить названных последствий, стоит ознакомиться с признаками, указывающими на неудовлетворительную работу клапана крышки расширительного бачка. Перечислим основные из них:

  1. Появление дыма из подкапотного пространства чаще всего вызвано вытеканием охлаждающей жидкости из расширительного бачка и попаданием ее на разогретый до высокой температуры впускной коллектор . Положительным моментом в этой ситуации является нормальная температура самого двигателя. Подобный признак свидетельствует о выходе из строя клапана заглушки. Нормально функционирующий клапан сбрасывает давление из системы при достижении им определенного значения, однако в некоторых случаях стравливание начинается раньше времени, что приводит к выплескиванию антифриза или тосола из расширительного бачка.
  2. Несмотря на перегревание двигателя, печка нагнетает в салон холодный воздух . Такая ситуация возможна при поломке клапана, контролирующего низкое давление в системе охлаждения двигателя. При выходе его из строя в систему попадает воздух, возникают воздушные пробки, вызывающие перегрев силового агрегата.

Как проверить крышку расширительного бачка автомобиля

Как проверить крышку расширительного бачка автомобиля, если на дороге Ваша машина закипела - это очень просто. Нормальное давление в системе охлаждения автомобиля ЗАЗ, Таврия, Славута 1,2-1,3 Атмосфер, но в разных автомобилях оно может отличаться.

Есть всего два типа неисправности пробки расширительного бачка:

Нет давления. В современном (горячем моторе), крышка ПРОСТО ОБЯЗАНА способствовать нагнетанию атмосфер (от 1,1 до 1,4). Иначе закипим! Сами подумайте — мотор работает при 110 градусах, а пробка не держит, и создает в системе атмосферное давление, антифриз очень быстро закипит, его может — как минимум, выкинуть из бачка. Как максимум перегреете мотор, со всеми вытекающими.

Излишнее давление. Когда пробка держит больше 1,4 АТМ, например 2,0 или даже выше! Это также опасно, у вас может скинуть шланги и патрубки с системы охлаждения, разорвать радиаторы (а они сейчас сделаны с пластиковыми стенками). Это опять может привести к разгерметизации системы и ее перегреву.

Можно купить новую пробку, но нет гарантии, что она качественная и держит необходимое давление в системе охлаждения.

Для проверки крышки расширительного бачка автомобиля, я собрал небольшой испытательный стенд из бачка для тормозной жидкости автомобиля, но можно использовать старый расширительный бачок.

Кроме бачка Вам понадобится кусок крепкого шланга подходящего диаметра, 4 хомута, болт и нипель со старой автомобильной или велосипедной камеры. Накручиваем пробку на бачок, глушим один штуцер шлангом с пробкой, а на второй закрепляем шланг с нипелем. Подаем через нипель в бачок давление воздуха от автомобильного насоса с манометром и смотрим на его показания. Если у Вас нет подходящего бачка, можно подключить насос напрямую к расширительному бачку автомобиля. Тем самым Вы проверите пробку и герметичность всей системы охлаждения двигателя, но давление воздуха нужно тщательно контролировать. Если Вы подадите слишком большое давление, герметичность системы охлаждения автомобиля может нарушится.

Если насос начинает качать, доходит до 1,4 Атм дальше открывается клапан и скидывается излишнее давление, проявляется шипение (но 1,3-1,4 Атм держится, даже после того как вы выключили насос) – то она рабочая можно ставить на машину. ЭТО 100% ПРОВЕРКА!

Ремонт пробки расширительного бачка своими руками, заключается в проверке всех пружин избыточного, вакуумного клапана и состояния резиновых прокладок этих клапанов.

Как влияет крышка расширительного бачка на температуру двигателя. Признаки (симптомы) неисправности пробки расширительного бачка

Пробка (крышка) расширительного бачка системы охлаждения (СО) двигателя автомобиля отвечает за поддержание в ней герметичности.

На четкой и бесперебойной работе впускного и выпускного клапанов этой пробки держится нормальное функционирование всей системы.

Выпускной открывается на прогретом двигателе и выпускает пар из системы охлаждения (стравливает избыточное давление). Впускной открывается на остывающем двигателе и запускает туда воздух, выравнивая давление с атмосферным (компенсируется разрежение в СО). Таким нехитрым способом в системе охлаждения поддерживается оптимальное давление на разных режимах работы двигателя, что сохраняет его температурный режим в нужных рамках.

Основная неисправность пробки расширительного бачка — заклинивание ее клапанов. В результате чего работа СО нарушается и появляется несколько признаков (симптомов) по которым водитель может самостоятельно определить, что все, пора менять или, как минимум, прочищать пробку.

На примере системы охлаждения двигателя 21083 (1,5 л) автомобилей ВАЗ 21083, 21093, 21099 рассмотрим основные из них.

Признаки (симптомы) неисправности пробки расширительного бачка

Если заклинил в закрытом положении выпускной клапан пробки.

В таком случае не удается своевременно стравить пар из системы. Как следствие появляются следующие признаки.

1. Двигатель начинает быстро перегреваться.

Давление в системе охлаждения по мере прогрева растет (превышая температуру закипания тосола — 110 гр или антифриза — 120 гр), охлаждающая жидкость закипает, двигатель перегревается. Длительный перегрев двигателя приводит к залеганию поршневых колец , нарушению геометрии головки блока и пр.

2. Начинает сочиться и подтекать охлаждающая жидкость.

Охлаждающая жидкость (тосол, антифриз) выгоняется избыточным давлением через соединения шланг-штуцер, соединения бачков основного радиатора, радиатор печки, под саму крышку бачка. Чаще всего ОЖ просто «сопливится», видны потеки на радиаторе, местах посадки шлангов, расширительном бачке. Под капотом появляется сладковатый запах тосола .

3. Возможен срыв или разрыв шлангов и трубок системы охлаждения двигателя.

Происходит при критическом повышении давления в системе охлаждения.
hr>

4. Раздувается и может лопнуть расширительный бачок.

Аналогично по причине избыточного давления в системе.

Если заклинил в закрытом положении впускной клапан крышки.

1. Появляется воздух в системе охлаждения.

Начинается «подсос» воздуха в систему охлаждения через негерметичные соединения для выравнивания давления в системе и атмосферного (вакуумный эффект). Система завоздушивается, что снижает эффективность работы «печки» и самой системы.

2. Перегрев двигателя автомобиля.

Воздушные пробки нарушают нормальную циркуляцию охлаждающей жидкости, что опять же может привести к перегреву двигателя. См. «Признаки появления воздушной пробки в системе охлаждения двигателя» .

Крышка расширительного бачка не сбрасывает давление. Задачи крышки

Исправность клапанной крышки от расширительного бачка непосредственно влияет на работоспособность всей системы охлаждения силового агрегата.

При работе мотор греется, что вполне естественно и всем прекрасно понятно. Когда двигатель нагревается, антифриз отбирает часть этого тепла, чтобы не происходил перегрев ДВС. Когда сама ОЖ нагревается, она увеличивается в объеме, то есть расширяется, и параллельно растет внутреннее давление в системе. Чем горячее двигатель, тем в системе охлаждения выше давление. Дабы избежать разрывов патрубков и самого бачка, радиатора и прочих компонентов, по которым проходит антифриз или тосол, используется клапанная крышка.

Очень важно не просто правильно закручивать пробку, но и периодически проверять ее на работоспособность. Если требуется ремонт или замена, они проводятся при проявлении первых же признаков проблем.

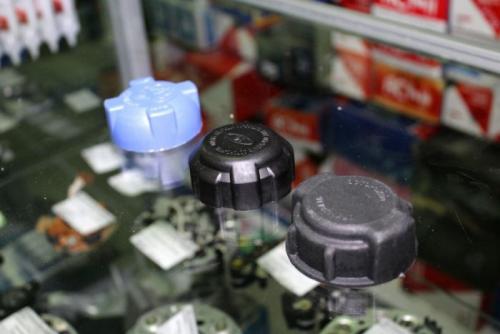

Крышка расширительного бачка не сбрасывает давление. Задачи крышки

Крышка служит не только как защита от избыточного давления. В конструкции предусмотрены два клапана, либо один, но сочетающий в себе обе функции. Один клапан служит для сброса избыточного давления, а другой для его нагнетания.

Чтобы мотор работал корректно, ему следует поддерживать рабочую температуру. Обычно она находится в диапазоне от 95 до 120 градусов. Зависит от конструктивных особенностей самого двигателя. При таких температурных показателях расширение ОЖ происходит примерно на 20-30%. Это приводит к появлению избыточного давления. А нормальным давлением считается 1,1-1,5 атмосферы. Клапанная крышка расширительного бачка при необходимости выводит из системы лишнее давление, либо же нагнетает, чтобы внутри не образовывался вакуум, патрубки не сжимались и шланги не переставали циркулировать антифриз.

Если пробка работает корректно, двигатель будет функционировать при оптимальной температуре и с нормальным рабочим давлением. Если же нет, последствия неисправности могут оказаться губительными для ДВС. И виной всему обычная крышка.

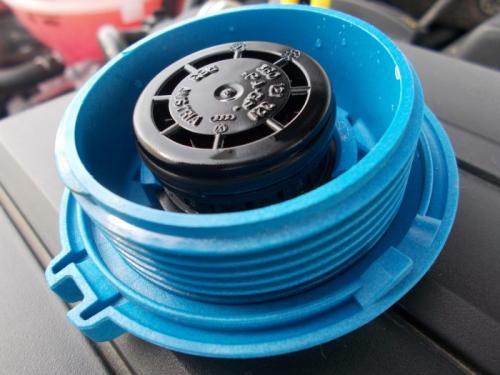

Крышка расширительного бачка не сбрасывает давление. Задачи крышки
